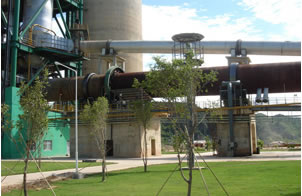

Linea de produccion de cal activa

Descripcion Linea de Produccion de Cal Active 600tpd:
Este linea de produccion de cal activa es una linea completa que incluye al precalentador vertical, horno rotatorio, enfriador de parilla, sistema tratamiento del aire, banda transportadora de materias primas, sistema de molienda de carbon en bruto, sistema de transporte productos acabados y otros. El sistema DCS de control central se emplea para hacer una concentrada gestion operativa.

Linea de produccion de cal activa flujo de proceso 600tpd
1.Transportador de materias primas
La caliza de 20-40mmThe 20-40mm de la tierra es enviada al almacenamiento de silo por el transportador de goma B1000 con una inclinacion de gran tamano. En el silo de almacenamiento, la piedra caliza de alto nivel de granulacion (superior a 10mm) sera enviada a la graba de silo, mientras la piedra caliza con particulas de tamano (inferior a 10mm) sera transportada al polvo del silo.

2.Calcinacion de la Caliza:
El sistema de calcinacion de la caliza esta principalmente formada por un precalentador vertical ф10.5×8.5m, el horno rotatorioф4.0×60 y un refrigerador vertical cuyo rendimiento es de 600 t/d y con un consumo de energia de 5.75GJ/t. Cuando la caliza se encuentra dentro del precalentador, esta, es calentada por lo gases de altas temperaturas de hasta 600-7-800℃ que provienen del horno rotatorio que a dicha temperatura la caliza puede descomponerse en partes. A continuacion la caliza sera enviada por las 12 varillas de empuje hidraulico hasta la extremidad del horno, donde sera sometida a alta temperatura de calcinacion antes de ser enviada al enfriador vertical y una vez alli la caliza ya procesada sera enfriada por el aire frio a una temperatura de 65º. El aire del enfriador vertical entra en el horno rotatorio como el segundo aire para tomar parte en el proceso de calcinacion.

3. Transportador producto acabado:
La caliza finalizada sera enviada a la bandeja de almacemanimiento de los productos finales atraves del elevador de cangilones NE500. Despues de la seleccion la caliza de alto nivel cuyas particulas son superiores a 5mm seran enviadas al almacenamiento de caliza activa, mientras el polvo de la caliza de tamano inferior a 5mm sera enviada al deposito de almacenamiento de polvo.

4.  Tratamiento de Gas

Los gases con alta temperatura (200º) que provienen del horno rotatorio haran el intercambio del calor con la piedra caliza dentro del precalentador, logrando asi una reduccion de 280º en la temperatura de los gases. A continuacion estos gases se enfrian con multiples tubos frios a 200ºC inferior y por ultimo, entran en una seleccion de bolsas antes de su descarga atmosferica.

Principales components de la cal activa 600tpd. Cadena de produccion:

No.

Nombre

Especificaciones

Modelo

Cantidad

1

Horno rotatorio

Ф4.0×60m



1

2

Precalentador vertical

Ф10.5×8.5m



1

3

Enfriador vertical

105m⒊

4.2×9m

1

4

Tubos multiples enfriadores

Capacidad tratamiento aire: 260000m3/h



1

5

Extractor de vapor alta temperatura

900kw,10KV



1

6

Sistema molienda de carbon

8-10 ton por hora

PDM1250

1

7

Sistema combustion carbon



Sitong burner

1

8

Dispositivo collector de polvo

8.1

Colector de polvo.extremo horno

Capacidad tratamiento de aire: 260000m3/h

LCMD-3660

1

8.2

Colector de polvo molienda de carbon

Capacidad trtamiento de aire: 45000m3/h

FGM128-6(M)

1

8.3

Colector polvo enfriador

Capacidad tratamiento de aire: 18600m3/h

PPc64-4

1

8.4

Colector de polvo producto final seleccionado

Capacidad de aire: 18600m3/h

PPc64-4

1

9

Dispositivos auxiliaries

9.1

Elevador cangilones



NE100

1

9.2

Pantalla circular vibratoria



YA1536

1

9.2

Pantalla circular vibratoria



YA1236

1

9.4

Transportador cadena



DS500

1

9.5

    Transportador de goma





6

10

Ventilador

10.1

Ventilador flujo axial





4

10.2

Ventilador centrifugo





2

10.3

Ventilador molienda de carbon





1

10.4

Origen calefactor





3



Establecida en 1994, Jiangsu Pengfei Group Co., Ltd es un experto en la cadena de produccion de cal activa 600tpd en China. Ademas de la cadena de produccion de cal activa proveemos a nuestros clientes en todo el mundo con el horno metalurgico rotatorio, hornos de niquel lateritico rotatorio, horno rotatorio para magnesio, cadenas de produccion de cemento, plantas de molienda de cemento, calderas y hornos industriales, equipos de molienda, equipos de trituracion, colectores de polvo, equipos de refrigeracion, equipos de secado, equipos para fertilizantes compuesto, maquinas de embalaje, equipos quimicos, y controles de sistema electrico. Nuestros productos han sido aprobados y certificados por iSO9000 y CE, logrando asi gran aceptacion entre nuestros clientes en mas de 60 paises (y regiones) como Alemania, Rusia, Brasil, Egipto, iran, Japon, Corea del Sur, Bengala, Pakistan, Turquia, Birmania, Vietnam, África del Sur, Colombia, Bolivia, etc. Si esta interesado en nuestra cadena de produccion de cal activa 600tpd por favor no dude en consultarnos.
