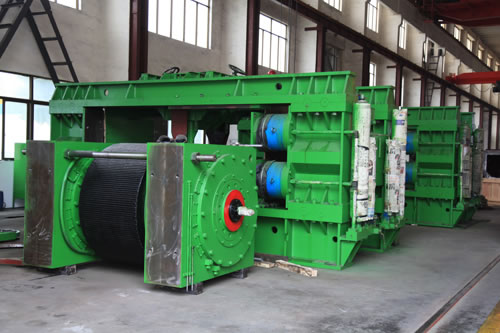

Lamidador

Descripcion de la Laminador:
Nuestro laminador es un tipo nuevo de equipo de molienda para cemento desarrollado en base a una tecnologia avanzada cuyo sistema de molienda tiene integrado el laminado, dispersion, separacion, secado y separacion del polvo en un solo cuerpo. Ademas su utilizacion conjunta con el molino de bolas, puede ser utilizado en procesos de flujos diversos como, premolienda, mezclado, semi-acabado, esmerilado, terminado de moler y mas

Debido al cambio de sus principios de molienda, este laminador y su sistema de molienda tiene mas ventajas como, su bajo consumo de energia de 50-100% menor y una alta productividad de 100-300% mas

Caracteristicas del laminador:
1. Revestimiento de soldadura resistente al calor ha sido empleado para hacer su capa convenientemente resistente al desgaste. Mientras tanto la cantidad de microfisuras se reduce a gran medida y la vida util de la superficie de los rodillos no es inferior a 8000h y son de facil manutencion.
2. Una tecnica hidraulica de aeronautica se ha utilizado para hacer su sistema hidraulico mas estable y fiable..
3. Con la ayuda de su sistema hidraulico y sistema de control automatico hace el trabajo de control de carga del principal motor de accionamiento, del control del espacio entre los rodillos, del ajuste de desviacion automatica y del diagnostico de fallas.
4. Su separador de polvo es de dispersion combinada, clasificacion y capacidad de secado, lo que asegura su bajo coste y garantiza su alto rendimiento de operacion.

Laminador PFG120-45
Parametros del Laminador PFG120-45:

1.Nombre: Laminador PFG120-45

2.Nombre del material: crudo de cemento, clinker y asi sucesivamente

3.Contenido total de humedad: ≤1-1.5%

4.Tamano maximo del alimentador: ≤70mm

5.El tamano promedio de la alimentacion: ≤25mm

6.Tamano descarga: mas del 25% de los materiales procesados son de 0.08mm

7.Productividad: 100-140t/h

8.Modo de operacion: continuada

9.Modo de suministro: voltaje: 380V; modelo del motor: Y355L-8

10.Modo presentacion: de potencia para el motor de interirores

11.Diametro del rodillo: 1200mm

12.Rodillo ancho de: 450mm

13.Velocidad linear: 1.48m/s

14.Max. capacidad de molienda de los rodillos: 70KN/cm

Laminador PFG140-80:

Nombre del Equipo   Laminador, separador de polvo combinado tipo V (o maquina de dispersion)
Unitario  Juego 2
i. Parametros basicos del subconjunto
1.Laminador   Especificaciones
Diametro laminador mm Φ1400
Longitud del rodillo mm 800
Capacidad de paso ≥t/h 300-350
Velocidad de rotacion del rotor r/min 20.2
Velocidad linear de los rodillos m/s 1.48
Rollo de trabajo, brecha amplia mm 25~40
Tamano alimentador mm ≤45mm(≥95%)
Tamano descarga mm ≤2mm/0.09mm(65%/20%)
Contenido de humedad del material % ≤1%
Separador de polvo tipo V
Modelo   PF3000
Volumen del aire de paso M³/h 180000~210000
Velocidad del aire entre las placas de guia m/s 6.8
Fuerza resistente Pa 1000~1500
Ⅱ. Componentes principales
1. Laminador
1.1.Motor principal Juego 2
Modelo   YRKK560-8
Potencia kW 2×560
Voltaje kV 10
Velocidad rotacion nominal r/min 750
Frecuencia de operacion Hz
Nivel de proteccion   iP44
Peso kg 5560
1.2 Reductor principal Juego 2
Modelo   XG48-36.5
Transmision potencia maxima kW 500
Relacion velocidad nominal   36.5
Relacion velocidad actual
Peso kg 5000
2.Modelo   XYZ-100G
Volumen de agua de refrigeracion m3/h 9
Potencia kW 4
Potencia calentador electrico KW 24
Voltaje V 220(380)
2.1. Cojinete principal   4
Modelo   cojinete 232/600CAK/W33
Peso kg 1620
2.1.1 Termo indicador del cojinete   4
Modelo   WEPM-201
Numero graduado   PT100
Rango temperatura de medicion 0~100
2.1.2. Sistema de lubricacion, engrase centralizado
Modelo de bomba   Bomba de lubricacion multipuntosZB2-M16F
Potencia kW 0.25
Voltaje V 380
Presion nominal MPa 20
Cantidad puntos de engrase   14
2.1.3. Sistema hidraulico
Modelo motor   Y160L-4
Potencia kW 15
Voltaje V 380
Diametro del hidro-cilindro maestro mm ¢400
Cantidad del hidro-cilindro maestro   4
Presion de operacion normal MPa 16
Presion de operaciom maxima MPa 20
Aceite cilindro de tiempo mm 90
2.1.Rodillos   2
Material parental   35CrMo
Peso kg 14129
Espesor de los rodillos capa de recubrimiento duro mm 20
Dureza del rodillo, capa de recubrimiento.   HRC50
Forma de los rodillos de patron resistente al desgaste.   Modelos rectos
Vida util de los rodillos sin necesidad de mantenimiento primero. h ≥8000
2.1.5. Bearing supports   4
Material   ZG270-500
Peso kg 3620
2.1.6. Estante
Material   Q235-A
Peso kg 23218
2.1.7. Aparato de alimentacion
Modelo dispositivo de conduccion para ajustar la valvula placa   Tornillo de ajuste manual
Material de revestimiento de la placa   Resistentes al desgaste
Duracion   3000h
2.1.8. Sistema de control electrico
Tolva de pesado
Volumen t
Peso kg
2.3. Separador de polvo tipo V
2.4.Colector de polvo ciclonr


Laminador PFG150-100:
Parametros Tecnicos Laminador PFG150-100:

1.Nombre:  Laminador PFG150-100
2.Utilizacion: trituracion de clinker
3.Cantidad: 1 juego
4.Material: clinker
5. Contenido total de humedad: ≤1~1.5%
6. Max.feeding size: 80mm
7. Discharging size: more than 60% of Productos are less than 2mm.
8. Production capacity: 483~543t/h
9. Working mode: continuous
10. Power supply mode: voltage 6KV
11. Layout mode: indoor
12. Required power: 2×710 kW
13. Diameter of roller: 1500mm
14. Width of roller: 1000mm
15. Rotating speed of roller: 19.7 r/min

PFG160-140 Lamidador:
Technical Parameters of PFG160-140 Lamidador:

1. Name: PFG160-140 Lamidador
2. Application: clinker crushing
3. Amount: 1 set
4. Material: clinker
5. Total moisture content: ≤1-1.5%
6. Tamano maximo alimentador: Dmax≤60mm
7. Tamano promedio del alimentador: D≤25mm
8. Tamano descarga: 22%~30% is 0.08mm.
9. Productividad: 600-720t/h
10. Modo de funcionamiento: continuado
11. Modo suministro electrico: voltage: 10KV; motor modelo: YR5603-4
12. Modo diseno: interior. Potencia motor: 2×1120KW
13. Diametro del rodillo: 1600mm
14. Ancho del rodillo: 1400mm
15. Velocidad lineal: 1.47m/s
16. Capacidad maxima trituracion: 70KN/cm2
17. Separador de polvo tipo V: V-XY6817

Establecida en 1994, Jiangsu Pengfei Group Co., Ltd es un experto en la fabricacion del laminador en China. Ademas del laminador proveemos a nuestros clientes en todo el mundo con la maquina dispersadora y niveladora, separador de polvo, cement-production-line, plantas de molienda de cemento, calderas y hornos industriales, equipos de molienda, equipos de trituracion, colectores de polvo, equipos de refrigeracion, equipos de secado, equipos para fertilizantes compuesto, maquinas de embalaje, equipos quimicos, y controles de sistema electrico. Nuestros productos han sido aprobados y certificados por iSO9000 y CE, logrando asi gran aceptacion entre nuestros clientes en mas de 60 paises (y regiones) como Alemania, Rusia, Brasil, Egipto, iran, Japon, Corea del Sur, Bengala, Pakistan, Turquia, Birmania, Vietnam, África del Sur, Colombia, Bolivia, etc. Si esta interesado en nuestro laminador por favor no dude en consultarnos.
