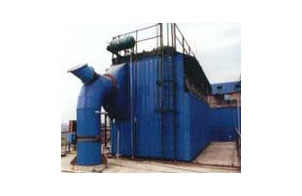

Filtrado de Bolsa en Tanques por Impulso para Polvo

Descripción: Filtrado de Bolsa en Tanques por Impulso para Polvo:
Este filtrado de bolsa en tanques por impulso para polvo, sirve para recoger el polvo de diferentes tanques, para evitar así problemas secundarios con el polvo. No solo puede funcionar con los gases de polvo con concentración general de polvo,si no también con gases de polvo con concentrado de 1000g/Nm3.











Parámetros Técnicos del Filtrado de Bolsa en Tanques por Impulso para Polvo. Serie PPCS32-64

Modelo PPCS32-3 PPCS32-4 PPCS32-5 PPCS32-6 PPCS64-4 PPCS64-5 PPCS64-6 PPCS64-7 PPCS64-8
Capacidad procesamiento aire 6900 8930 11160 13390 17800 22300 26700 31200 35700
Total zona de filtración (m2) 93 124 155 186 248 310 372 434 496
Zona filtración neta (m2) 62 93 124 155 186 248 310 272 434
Cantidad de polvo recogida por la camára 3 4 5 6 4 5 6 7 8
Cantidad total de los filtros bolsas 96 128 160 192 256 320 384 448 512
Resistencia del filtro bolsa recolector de polvo(Pa) 1470—1770
Concentración de polvo del aire de entrada (g/m3 ) <200              <1000
Concentración de polvo del aire de descarga  (g/m3) <0.1
Capacidad presión de carga de la coraza del filtro bolsa(Pa) 5000


Parámetros Técnicos del Filtrado de Bolsa en Tanques por Impulso para Polvo Serie PPCS96

     Modelo
Parámetros tecnológicos

PPCS

96-4

PPCS

96-5

PPCS

96-6

PPCS

96-7

PPCS

96-8

PPCS

96-9

PPCS

96-2×5

PPCS

96-2×6

PPCS

96-2×7

PPCS

96-2×8

PPCS

96-2×9

PPCS

96-2×10

Capacidad procesamiento aire (m3/h) 26800 33400 40100 46800 53510 60100 66900 80700 94100 107600 121000 134500
Velocidad filtración aire (m/min) 1.2-2.0(La velocidad del filtrado de polvo varia según los diferentes puntos de la colecta de polvo y necesita una velocidad específica en relación a la forma1.)
Total área de filtración (m2) 372 465 557 650 744 836 929 1121 1308 1494 1681 1868
Zona de filtración neto(m2) 279 372 465 557 657 744 836 1028 1215 1401 1588 1775
Cantidad de polvo recolectada por la camara 4 5 6 7 8 9 10 12 14 16 18 20
Cantidad total filtros bolsas 384 480 576 672 768 864 960 1152 1344 1536 1728 1920
Resistencia del filtro bolsa recolector de polvo (Pa) 1470-1770
Concentración de polvo aire de entrada (g/m3 ) <1300
Concentración de polvo aire de descarga (g/m3) <0.1
Capacidad presión de carga de la coraza del filtro bolsa(Pa) 5000
Aire comprimido para  recolectar polvo ng Presión(Pa) (5-7)×105
Consumo de aire (m3 /min) 1.2 1.5 1.8 2.1 2.4 2.7 3.0 3.4 4.2 4.8 5.4 6.0
Válvula de pulso(con válvula selenoide) Cantidad 4 5 6 7 8 9 10 12 14 16 18 20
Especificaciones (pulgadas) 2 1/2”
Válvula levantamiento aire(con cilindro de aire ) Cantidad 4 5 6 7 8 9 10 12 14 16 18 20
Especificaciones (mm) Diámetro de la válvula del ascensor: Ф725; diámetro del cilindro de aire:Ф100
Alimentador de impulsor rígido Apertura alimentación: 400×400mm, velocidad rotatoria:22.5r/min, potencia del redactor de velocidad:1.5kw, rendimiento: 40m3/h Apertura alimentación: 350×350mm, velocidad rotativa: 24.63r/min, potencia del  reductor de velocidad: 1.5kw, rendimiento:  30m3/h, 2 juegos
Transportador de tornillo Especificaciones Diámetro: Ф400, Rendimiento:38m3/h Diámetro: Ф300, juego de 2; rendimiento por cada juego: 21m3/h
Reductor de velocidad Modelo: XWD5.5-7-1/59, potencia: 5. 5kw Modelo: XWD2.2-5-1/43,potencia: 2.2kw
Transportador diapositiva de aire Cuando la concentración de polvo del aire de alimentación es más de 700g/m3,el colector de polvo, con el deslizamiento del aire tamaño-longitud del tornillo transportador debería ser utilizado
Regulador de programa de recogimiento de polvo Ambos voltajes de entrada y salida son de 220 V.
Especificaciones y materiales de la bolsa filtro Diámetro × longitud:  Ф130×2450mm; peso de la aguja filtro de poliéster: 450g/m2; zona que utiliza: 120℃
Zona de la capa de aislante térmico (m2) 110 120 130 140 150 160 175 210 245 280 315 350
Peso total(no incluye la capa de aislante térmico )(kg) 8710 10100 12400 14100 15700 17700 21000 25200 29400 33600 37800 42000


Nota:
1.La red del área de filtrado indicado en el cuadro arriba, significa que cuando el colector de polvo trabaja, la zonade filtrado es realizada solo por la cámara de polvo.
2. El consumo del aire en este cuadro, indica la cantidad de aire cuando el suministro centralizado del aire es utilizado, si se elige un modo de suministro de aire individual entonces, el consumo del aire que se indica en el cuadro se debe multiplicar por el coeficiente 1.3


Parámetros Técnicos del Filtrado de Bolsa en Tanques por Impulso para Polvo-Serie PPCS (A)128

              Modelo
Parámetro tecnológicos
PPCS(A)
128-6
PPCS(A)
128-
PPCS(A)
128-10
PPCA
128-2×6
PPCA
128-2×7
PPCA
128-2×8
PPCA
128-2×9
PPCA
128-2×10
PPCA
128-2×11
PPCA
128-2×12
PPCA
128-2×13
PPCA
128-2×
14

Procesamiento aire Capacidad (m3/h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Velocidad filtración del aire(m/min) 1.2-2.0(La velocidad del filtrado de polvo varia según los diferentes puntos de la colecta de polvo y necesita una velocidad especifica en relación con form1.)
Zona total del filtrado (m2) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
 Zona de filtrado neto (m2) 779 1246 1402 1713 2025 2336 2648 2959 3271 3582 3894 4205
Cantida de polvo reolectada por la camára 6 9 10 12 14 16 18 20 22 24 26 28
Cantidad total de los filtros de bolsa 768 1152 1280 1536 1792 2084 2304 2560 2816 3072 3328 3584
Resistencia del colector de polvo(Pa) 1470-1770
Concentración de polvo en la entrada de aire(g/m3) <1300
Concentración de polvo en la descarga de aire  (g/m3) <0.1
Capacidad presión de carga de la coraza del filtro bolsa (Pa) 6860
Aire comprimido para recolectar polvo Presión(Pa) (5-7)×105
Consumo
de aire
  (m3 /min)
3.6 5.4 6.0 7.0 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Válvula de pulso(con válvula selenoide) Cantidad 12 18 20 24 28 32 36 40 44 48 52 56
Especifi
caciones  (pulgada)
2 1/2”
Válvula levantamiento de aire(con cilindro de aire) Cantidad 6 9 10 12 14 16 18 20 22 24 26 28
Especifi
caciones
(mm)
Diámetro de la válvula del ascensor:Ф725; Diámetro del cilindro de aire: Ф100
Alimentador de impulsor rígido Apertura alimentación: 300×300mm; reductor de velocidad:1.1kw; rendimiento:24m3/h Especificaciones de la válvula doble placa eléctrica: 305×915mm; Velocidad rotativa: 75r/min; modelo del reductor de velocidad:XWD4-7-1/3, potencia: 4kw,
Transportador de tornillo Especificaciones Diámetro: Ф300; rendimiento:21m3/h
Reductor de velocidad Modelo: XWD2.2-5-1/43, potencia: 2.2kw
Transportador diapositiva de aire Transportador diapositiva de aire
Regulador de program a de recogimiento de polvo Ambos voltajes de entrada y salida son de 220 V.
Especificaciones y materiales del filtro bolsa Diámetro× longitud: Ф130×3060mm; peso de la aguja filtro de poliéster: 450g/m2; zona que utiliza: 120℃.
Zona de la capa de aislante térmico (m2) 125 196 205 323 247 262 277 292 307 322 337 352
Peso total( no incluye la capa de aislante térmico)(kg) 20100 26400 28900 36600 43900 50000 55400 60000 65400 72000 78000 84000


Nota:
1.La red del área de filtrado indicado en el cuadro arriba, significa que cuando el colector de polvo trabaja, la zona de filtrado es realizada solo por la cámara de polvo.

2. El consumo del aire en este cuadro, indica la cantidad de aire cuando el suministro centralizado del aire es utilizado, si se elige un modo de suministro de aire individual entonces, el consumo del aire que se indica en el cuadro se debe multiplicar por el coeficiente 1.3


Como fabricante profesional y distribuidor del filtrado de bolsa en tanques por impulso para polvo en China, Jiangsu Pengfei Group. Co, Ltd, puede proveerle además, de varias otras máquinas tales como el precipitador eléctrico, filtrado de bolsas entrada de hornos, colector de polvo tipo ciclón,equipos de refrigeración, cadenas de producción de cemento, plantas de molienda para cemento, calderas y hornos industriales, equipos de molienda, equipos de trituración, colectores de polvo, equipos de refrigeración, equipos de secado, equipos para fertilizante compuesto, máquinas de embalaje, equipos químico, y controladores de sistema eléctrico. Nuestros productos han sido aprobados y certificados por ISO9000 y CE, logrando así gran aceptación entre nuestros clientes en más de 60 paises (y regiones) como Alemania, Rusia, Brasil, Egipto, Irán, Japón, Corea del Sur, Bengala, Pakistán, Turquía, Birmania, Vietnam, África del Sur, Colombia, Bolivia, etc. Si necesita un filtrado de bolsa en tanques por impulso para polvos por favor no dude en consultarnos.
